Pyrometer Optris CSmicro LT HS



Pyrometer Optris CSmicro LT HS

CHF 580.00 ( 596,24 EUR )

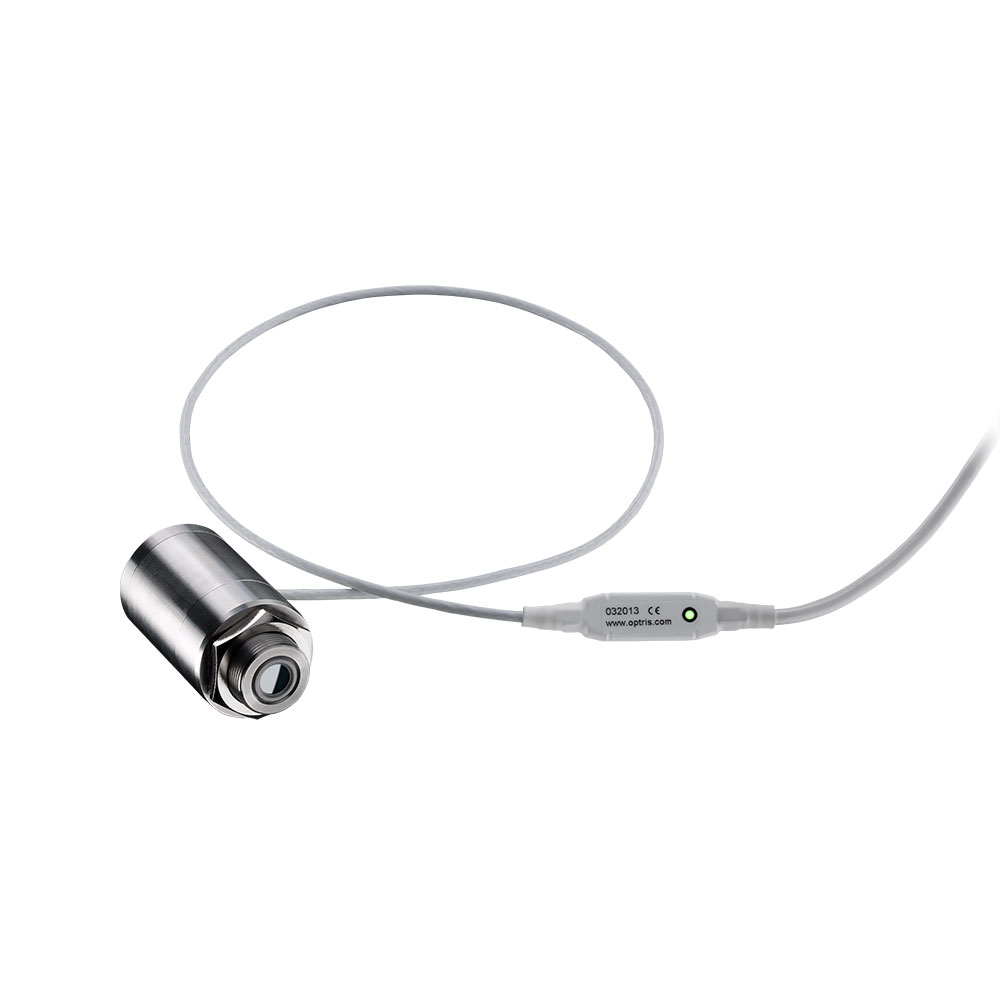

Das Pyrometer optris CSmicro LT HS erfüllt neue Leistungsstandards zum Messen kleinster Temperaturdifferenzen von 0,025 °C. Wegen der geringen Größe des Edelstahl-Messkopfes eignet es sich außerdem zum Einbau in besonders kleinen und engen Umgebungen.

Das kompakte Infrarot-Thermometer ist für einen Temperaturbereich von -20°C bis 150°C geeignet und verfügt über eine intelligente LED-Anzeige, die je nach Bedarf, als Alarmsignalisierung, Zielhilfe, Selbstdiagnose oder Temperatur-Code-Anzeige verwendet werden kann.

Neu: Die CSmicro-Serie kann jetzt auch über die neue IR mobile App (Android) bedientwerden. Die App ermöglicht die Überwachung und Analyse von Infrarottemperaturmessungen über Smartphone oder Tablet.

Wichtige Parameter:

  • Temperatur-Messbereich -20°C bis +150°C
  • Spektralbereich: 8 bis 14 µm
  • Einstellzeit: 150 ms
  • Preis: Ab 560.-- EUR
  • Neu: IR mobile App

Anwendungsgebiete des Pyrometers optris CSmicro LT HS

Das Thermometer optris CSmicro LT HS misst selbst kleinste Temperaturunterschiede und wird dort eingesetz, wo eine exakte Temperaturmessung eine übergeordnete Rolle spielt.

So wird das Infrarot-Thermometer in der Halbleiterindustrie zur Funktionsprüfung der bestückten Leiterplatten verwendet, aber auch in anderen Bereichen der Industrie, in denen eine lückenlose und hochgenaue berührungslose Temperaturmessung vonnöten ist.

Bei Fragen zur Anwendung oder zur Eignung zum geplanten Einsatzzweck stehen wir gerne zur Verfügung.

Dokumentation Download:

Technische Details des optris CSmicro LT HS

Messtechnische Parameter

  • Temperaturbereich (skalierbar über die mitgelieferte Software):
    -20 ... 150°C
  • Spektralbereich: 8 - 14 µm
  • Optische Auflösung (90 % Energie): 15:1
  • CF-Optik (optional): 3,4 mm @ 50 mm
  • Systemgenauigkeit: ± 1,0% oder ± 1,0°C1), 2)
  • Reproduzierbarkeit: ± 0,3% oder ± 0,3°C1), 2)
  • Temperaturkoeffizient: ±0,05 K/K oder ±0,05 % K3)
  • NETD: 0,025 K4)
  • Einstellzeit (90%): 150 ms
  • Emissionsgrad / Verstärkung (einstellbar über Software): 0,100 - 1,100
  • Transmissionsgrad (einstellbar über Software): 0,100 - 1,100
  • Signalverarbeitung (Parameter einstellbar über Software): Max- / Min-Haltefunktion, Mittelwertbildung, erweiterte Haltefunktionen mit Threshold und Hysterese
  • Software:
    optris Compact Connect (Windows)
    IR mobile (Android)

Allgemeine Parameter

  • Schutzklasse: IP 65 (NEMA-4)
  • Umgebungstemperatur:
    –20 ... 75 °C (Sensorkopf)
    –20 ... 80 °C (Elektronik)
    –20 ... 75 °C (Elektronik / mA-Version)5)
  • Lagertemperatur: -40 ... 85°C
  • Relative Luftfeuchtigkeit: 10 - 95%, nicht kondensierend
  • Schock : IEC 60068-2-27 (25 G und 50 G)
  • Vibration :
    IEC 60068-2-6 (sinusförmig)
    IEC 60068-2-64 (Breitbandrauschen)
  • Gewicht: 200 g

Elektrische Parameter

  • Ausgang / analog: 0 – 5 oder 10 V oder 4 – 20 mA
  • Alarmausgang:
    0 – 30 V / 50 mA (open collector)
    (500 mA bei mA-Version)
  • Ausgang / digital:
    Uni-/ bidirektional, 9,6 kBaud, 0/3 V Pegel / USB optional
  • LED-Funktionen:
    Alarmanzeige, automatische Zielhilfe, Selbstdiagnose, Temperaturanzeige (über Temperatur-Code)
  • Eingang (0 - 10 V):
    Programmierbarer Funktionseingang für externe Emissionsgradeinstellung6)/ Umgebungstemperaturkompensation6), getriggerte Signalausgabe oder Peak-Hold-Funktion
  • Spannungsversorgung: 5-30 V DC
  • Stromverbrauch: 9 mA (mV-Version)

Modellvarianten

Artikelnummer: Temperaturbereich / Spektralbereich / Optik / max. Umgebungstemperatur (Kopf) / Einstellzeit

  • OPTCSMV/ALT15S: -20 ... 150 °C / 8-14 μm / 15:1 / mA / 75 °C / 150 ms

1) Objekttemperatur >20 °C; es gilt der jeweils größere Wert
2) Bei Umgebungstemperatur 23 ±5 °C
3) Für Umgebungstemperaturen <18 °C und >28 °C; es gilt der jeweils größere Wert
4) Bei Zeitkonstante von 150 ms und TObj 20 °C
5) mA-Version: Für Vcc (Versorgungsspannung) 5 – 12 V DC/ bei Vcc >12 V DC ist
die maximale Umgebungstemperatur der Elektronik 65 °C
6) Nur mV-Version
