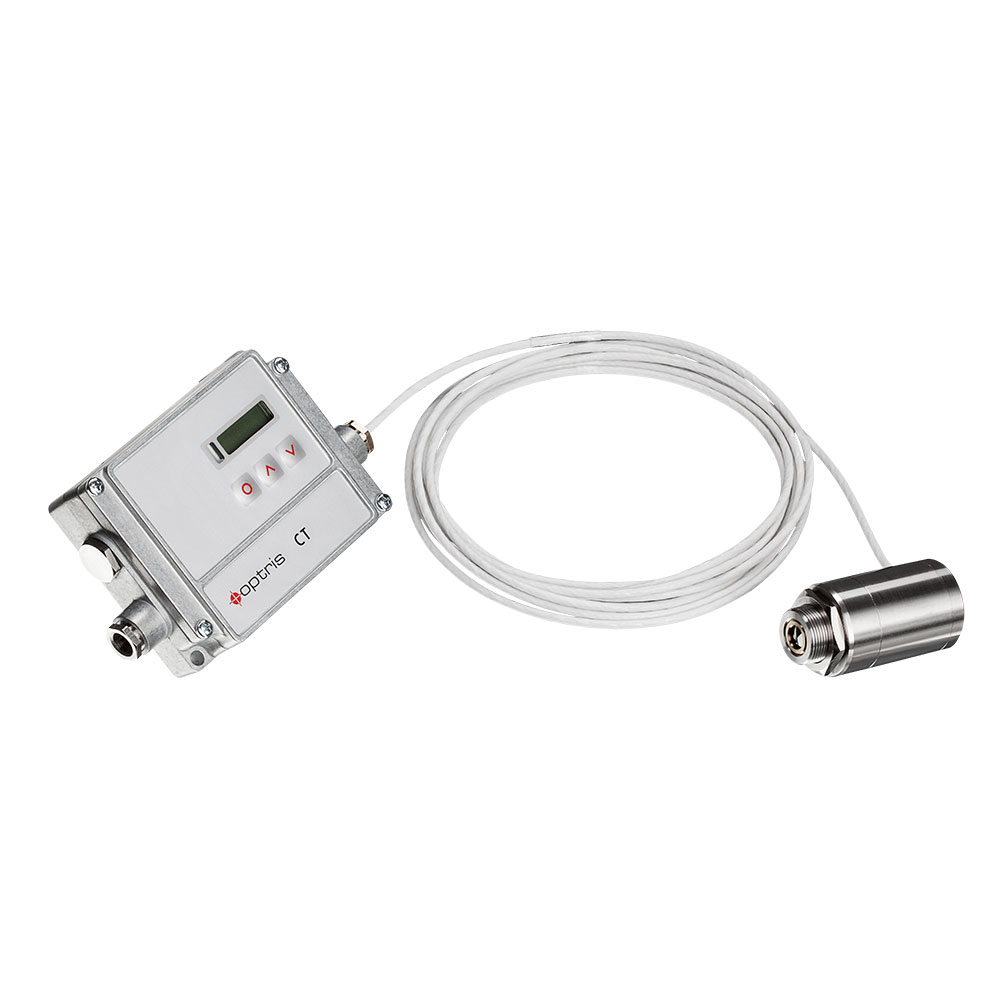

Pyrometer Optris CT P3 für Temperaturmessung von dünnen Kunststofffolien

Das Pyrometer optris CT P3 eignet sich mit seinem speziellen Spektralbereich von 3,43 µm besonders für Temperaturmessungen von sehr dünnen Kunststoffmaterialien wie PE, PP und PS.

Der Temperaturbereich reicht von 50 bis 400 °C, wobei der Messkopf eine Temperaturbeständigkeit bis 75°C ohne zusätzliche Kühlung besitzt. Die separate Elektronikbox des Folien-Thermometers überzeugt mit leicht zugänglichen Programmiertasten und beleuchtetem LCD-Display.

Wichtige Parameter:

• Temperatur-Messbereiche: 50°C bis 400°C
• Spektralbereich: 3.43 µm
• Einstellzeit: 100 ms
• Preis: Ab 870.-- EUR

Anwendungsgebiete des Pyrometers optris CT P3

Mit einer Messwellenlänge von 3,43 µm eignet sich das Infrarot-Thermometer optris CT P3 hervorragend für die Temperaturüberwachungen bei der Herstellung dünner Kunststofffolien. Hierunter fallen Stoffe wie Polyethylen (PE), Polypropylen (PP), oder Polystyrol (PS).

Bei Fragen zur Anwendung oder zur Eignung zum geplanten Einsatzzweck stehen wir gerne zur Verfügung.

Dokumentation Download:

Technische Details des optris CT P3

Messtechnische Parameter

• Temperaturbereich (skalierbar über die Programmiertaste oder die mitgelieferte Software): 50 °C ... 400 °C
• Spektralbereich: 3,43 µm

• Optische Auflösung (90 % Energie): 15:1

• Systemgenauigkeit²⁾ (bei Umgebungstemperaturen von 23 ± 5°C):
  ± 3 °C oder ± 1 %¹⁾
• Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C):
  ± 1,5 °C
• Temperaturauflösung (digital): 0,1 K
• Einstellzeit (90% Signal): 100 ms
• Emissionsgrad / Verstärkung (einstellbar über die Programmiertasten oder Software): 0,100 - 1,100
• Transmissionsgrad (einstellbar über die Programmiertasten oder Software): 0,100 - 1,100
• Signalverarbeitung (einstellbar über die Programmiertasten oder Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese

Allgemeine Parameter

• Schutzklasse: IP 65 (NEMA-4)
• Umgebungstemperatur:
  Messkopf: -20 °C ... 75 °C
  Elektronik: 0 °C ... 75 °C
• Lagertemperatur:

  Messkopf: -40 °C ... 85 °C
  Elektronik: -40 °C ... 85 °C

• Relative Luftfeuchtigkeit: 10 - 95 %, nicht kondensierend
• Schock : IEC 60068-2-27 (25 G und 50 G)
• Vibration :
  IEC 60068-2-6 (sinusförmig)
  IEC 60068-2-64 (Breitbandrauschen)
• Gewicht:
  Messkopf: 200 g (Messkopf mit Massivgehäuse)
  Elektronik: 420 g

Elektrische Parameter

• Ausgänge / analog:
  0 / 4 – 20 mA, 0 – 5 / 10 V, Thermoelement J, K, Alarmausgang
• Alarmausgang: 24 V / 50 mA (open collector)
• Optional: Relais: 2 x 60 V DC/42 V AC_eff; 0,4 A; potentialfrei
• Ausgänge / digital (optional): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet
• Ausgangsimpedanzen:
  mA max. 500 Ω (bei 8-36 V DC)
  mV min. 100 kΩ Lastwiderstand
  Thermoelement 20 Ω
• Eingänge: programmierbare Funktionseingänge für externe Emissionsgradeinstellung, Hintergrundstrahlungskompensation, Trigger (Rücksetzen der Haltefunktion)

• Kabellängen: 3 m (Standard), 8 m
• Stromverbrauch: max. 100 mA
• Spannungsversorgung: 8-36 V DC

Modellvarianten

Artikelnummer: Temperaturbereich / Spektralbereich / Optik / max. Umgebungstemperatur / Kabellänge

• OPTCTP315: 50*400 °C / 3,43 μm / 15:1 / 75 °C / 3 m Kabel

¹⁾ es gilt der jeweils größere Wert
²⁾ bei Objekttemperaturen ≥ 25°C
