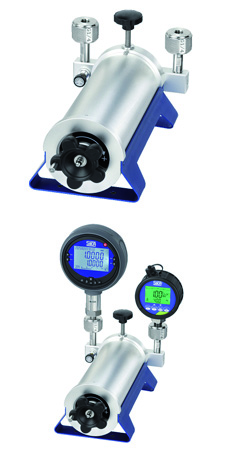

- Pneumatische Tisch-Druckpumpe -0.7bar … 1bar
- Typische Einsatzbereiche:
- Qualitätssicherung, Prüfmittelüberwachung
- Fertigung, Produktion
- Wartung, Instandhaltung, Service, Reparatur
- Für Kalibrierungen im mbar-Bereich, auch direkt am relativen Nullpunkt
- Sie eignet sich ideal für die Prüfung und Kalibrierung von Druckmessgeräten wie
Manometern, Drucksensoren und Transmittern im mbar-Bereich - Prüfung, Justierung und Kalibrierung von Druckmessgeräten aller Art
- Für Kalibrierungen im mbar-Bereich, auch direkt am relativen Nullpunkt
- Druckeinstellung in Pascal-Schritten möglich
(wir empfehlen hierzu das SiKA Digital-Manometer Typ B2) - Keine Kontamination des Prüflings mit Öl oder Wasser
- Überdruck und Vakuum ohne Druckumschaltung
- Schnelles Austauschen von Prüflingen durch Quick-Kupplungen
- Feineinstellventil für exaktes Einstellen des Prüfdrucks
- Robuste Bauweise für den Einsatz im Labor und vor Ort
- Einfacher Transport dank kompakter Abmessungen
BASIC:
- Pneumatische Tisch-Druckpumpe
- Druckbereich: Unterdruck -0.7bar, Überdruck 1bar
- Druckmedium: Luft
- Anschlüsse:
Referenz G¼ mit Quick-Coupling
Prüfling G¼ mit Quick-Coupling - Abmessungen: ca. 305x205x140mm
- Gewicht: ca. 3.0kg
Die Testpumpen und Druckgeneratoren sind so entwickelt, dass alle zu überprüfenden Drucksysteme direkt adaptiert werden können. Der Prüfling wird am Prüfanschluss des Prüflings mit Schnellkupplung montiert. Die Referenz wird über den Prüfanschluss des Referenzmanometers mit Schnellkupplung montiert.
Der gewünschte Prüfdruck wird zunächst mittels des Spindelrads erzeugt und anschließend mit dem Feinregulierventil exakt eingestellt. Somit liegt an beiden Instrumenten dasselbe Druckniveau vor. Das Druckablassventil ermöglicht eine stufenlose Druckverminderung und gewährt auch bei fallendem Druck einen präzisen und einfachen Testlauf.
Die Druckanzeige erfolgt über ein analoges Manometer, digitales Manometer oder ein Handmess-instrument. Durch den Vergleich zwischen Anzeigewert der Referenz und Messwert des Prüflings kann eine Kontrolle der Genauigkeit bzw. eine Justage des zu prüfenden Druckmessgerätes erfolgen.
